PLANOS QUE HAY QUE CONOCER

..............................................................................................................................................................

Bocetos generales

ree

.............................................................................................................................................................

Plano de cimentación de un edificio


ree

.............................................................................................................................................................

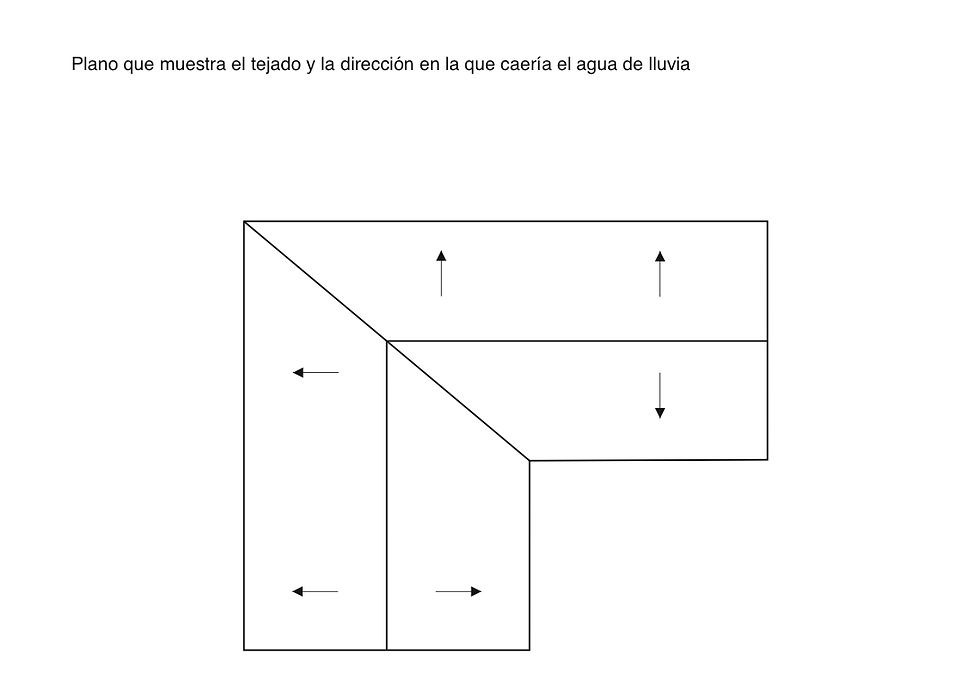

Plano de caída de aguas


ree

Imagen ampliada del plano de caída de aguas

ree

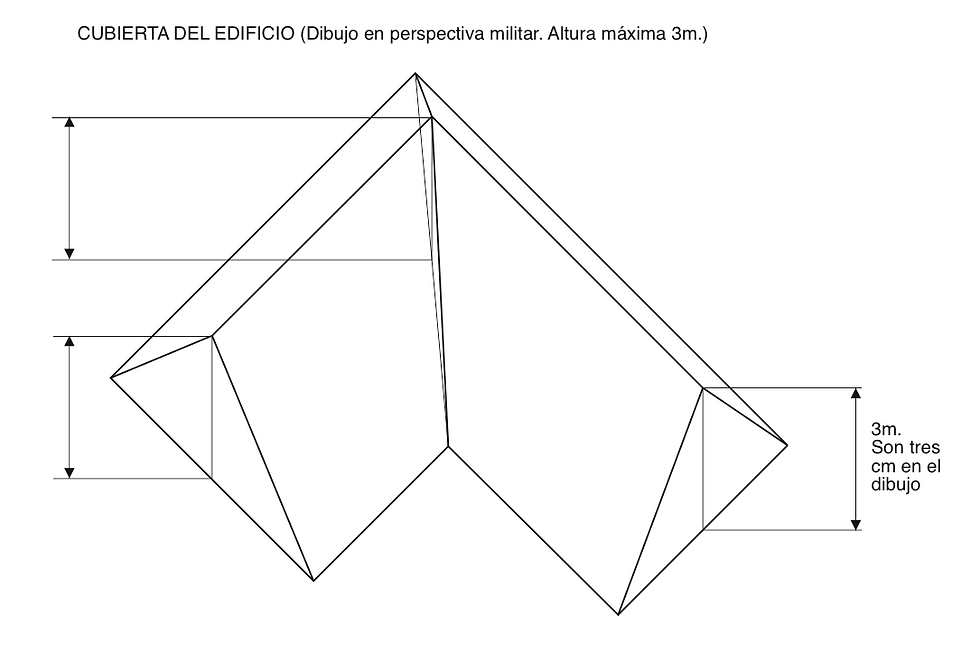

Plano de caída de aguas en perspectiva (permite verlo mejor)

ree

.............................................................................................................................................................

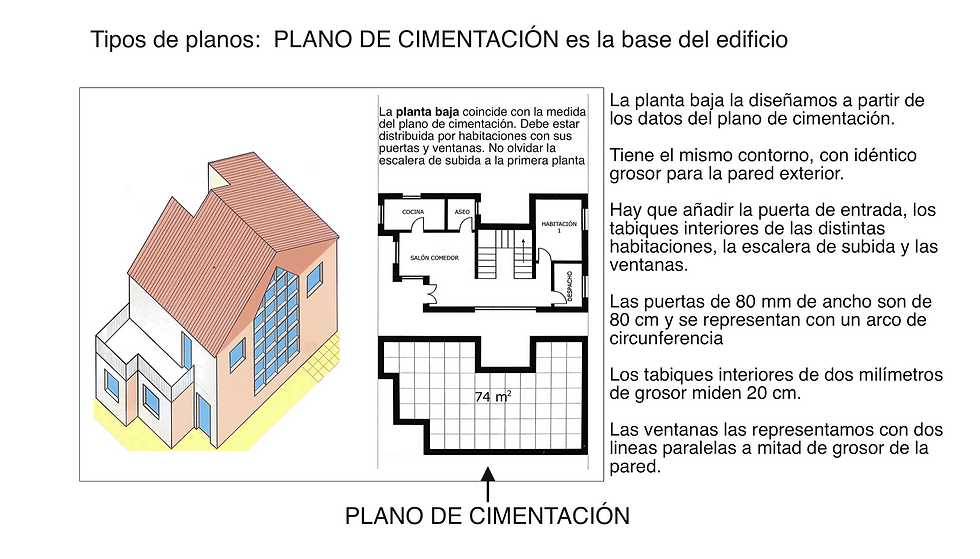

Planta baja (a partir del plano de cimentación)

ree

ree

.............................................................................................................................................................

Planta baja vista en perspectiva militar (permite visualizarla mejor)

ree

.............................................................................................................................................................

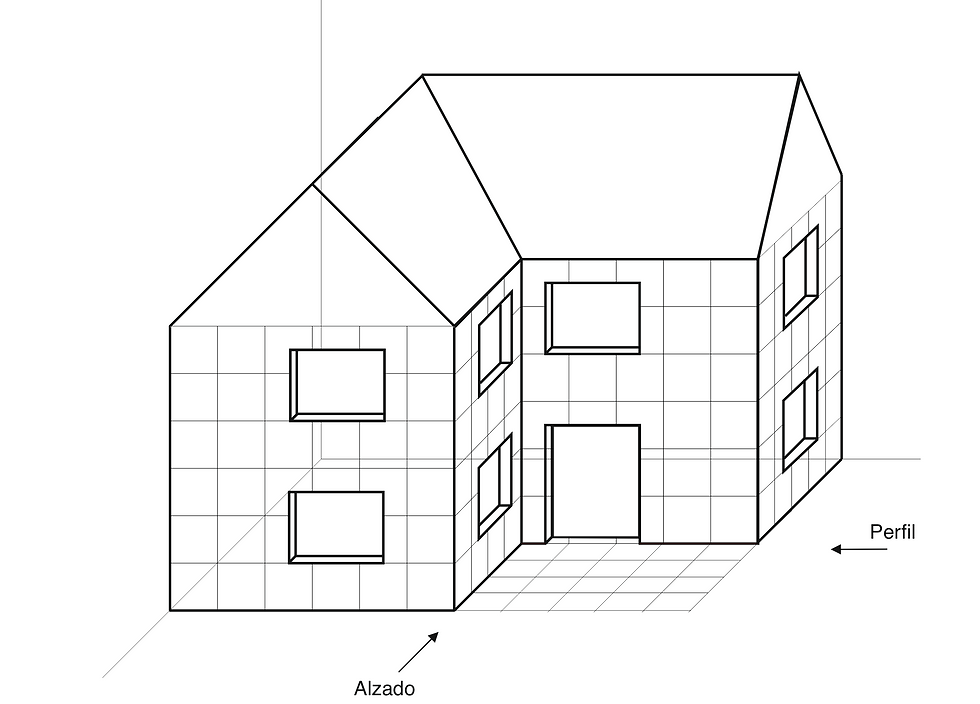

Planta, alzado y perfil de la casa (tres vistas)

ree

.............................................................................................................................................................

Perspectiva isométrica


ree

.............................................................................................................................................................

Perspectiva caballera (aplicamos coeficiente de reducción)

ree

.............................................................................................................................................................

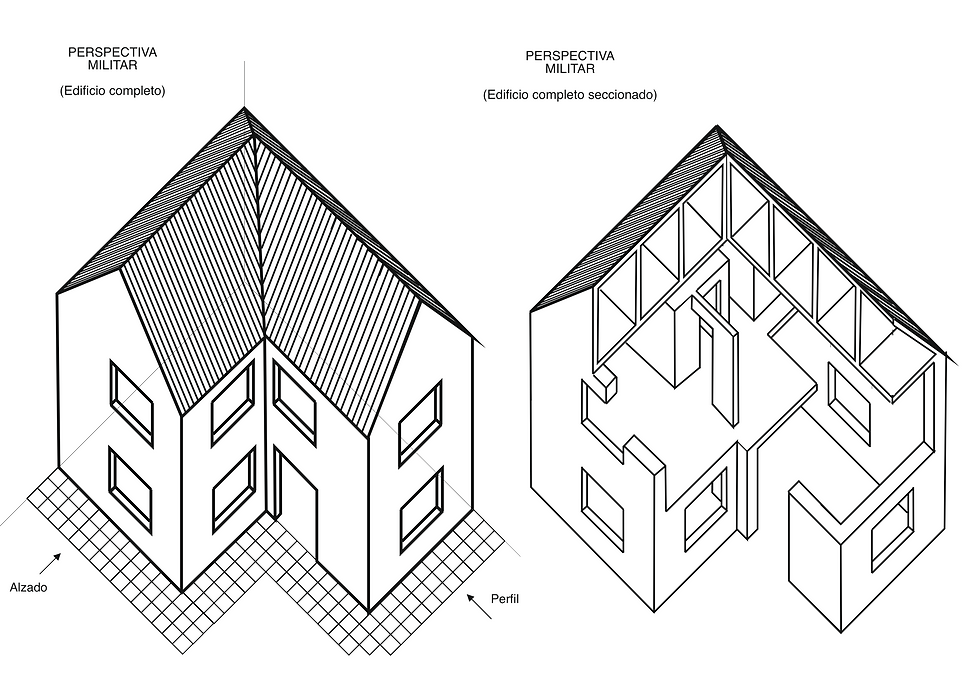

Perspectiva militar / Sección de la casa en perspectiva militar

ree

.............................................................................................................................................................

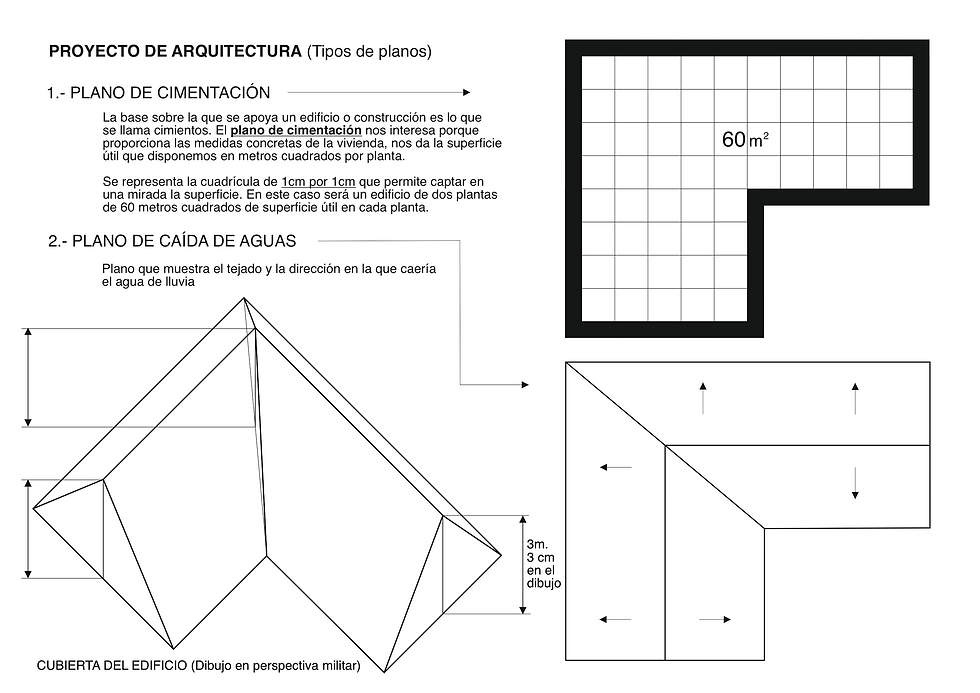

RESUMEN DE LOS PLANOS DE UN PROYECTO DE ARQUITECTURA

ree

ree

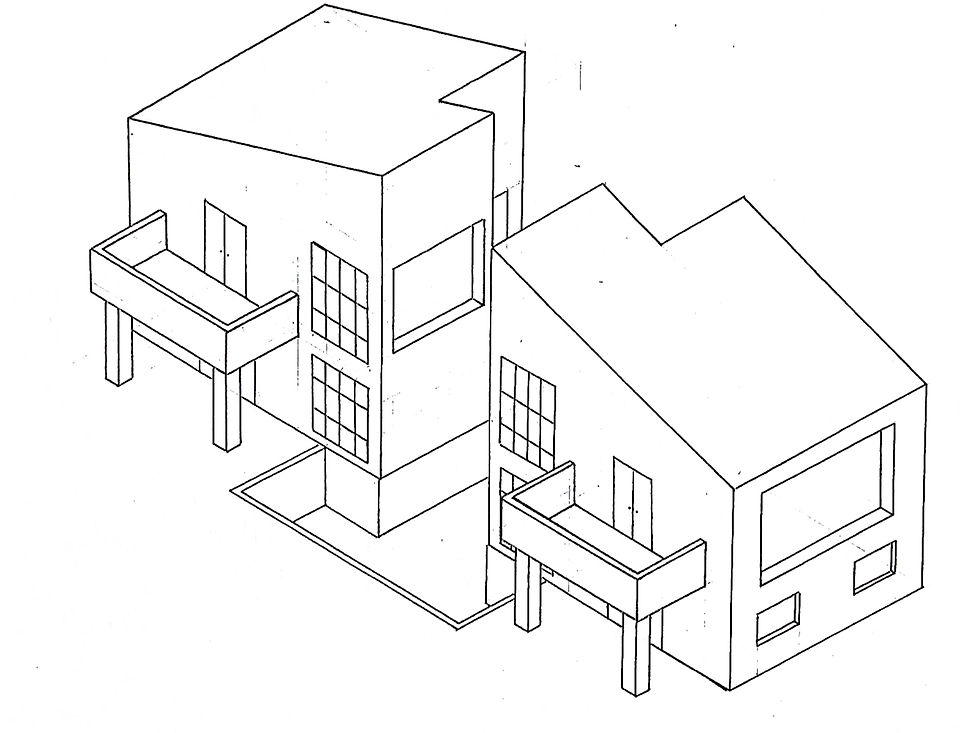

Ejemplos de casas hechas por alumnos:

ree

ree

ree
