6 may 20221 Min. de lecturaDIÉDRICO (pirámide invertida seccionada por un plano)Este es el problema Hoja en pdf para imprimir desde casa ...................................................................................
6 may 20221 Min. de lecturaDIÉDRICO (Cilindro - sección y abatimiento)Resolver paso a paso el siguiente problema Hoja en pdf para imprimir desde casa ............................................................
4 may 20221 Min. de lecturaCono seccionado por un plano paralelo a LTProblema resuelto en tres dimensiones (para intentar visualizarlo) Hoja en pdf para imprimir desde casa ....................................
1 may 20221 Min. de lecturaCono recto seccionado por un plano de canto Ejercicio de cono resuelto paso a paso. pdf del ejercicio para imprimir EJERCICIO RESUELTO PASO A PASO Falta rayar la sección abatida...
29 abr 20221 Min. de lecturaGIROS IIAplicación de los giros para encontrar el ángulo que forma una arista con el PH de proyección. Hoja en pdf para imprimir desde casa...
29 abr 20221 Min. de lecturaGIROS (Ángulo que forma una recta con el PH de proyección)´(Ángulo que forma una arista con el PH de proyección) Hoja en pdf para imprimir desde casa ................................................
26 abr 20221 Min. de lecturaDIÉDRICO I (Problemas resueltos)Problema 1 .................................................................................................................................
20 abr 20221 Min. de lecturaDeterminar las trazas de un plano / Abatir (IV)Primera hoja Hoja en pdf para imprimir desde casa ..........................................................................................
20 abr 20221 Min. de lecturaAbatir plano oblicuo / Desabatir (III)Resolver los siguientes ejercicios (Hoja 1) Hoja en pdf para imprimir desde casa Hoja 2 Hoja en pdf para imprimir desde casa .........
8 abr 20221 Min. de lecturaAbatimientos con el plano oblicuo (II)Primeros ejercicios. Abatir un plano oblicuo Después abatir un punto que está contenido en un plano oblicuo Solución: Hoja en pdf para...
7 abr 20221 Min. de lecturaSecciones y abatimientos (I)Resuelve las secciones y abatimientos de estas dos figuras (pirámides y plano de canto) Plano de canto y plano paralelo a LT Hoja en pdf...

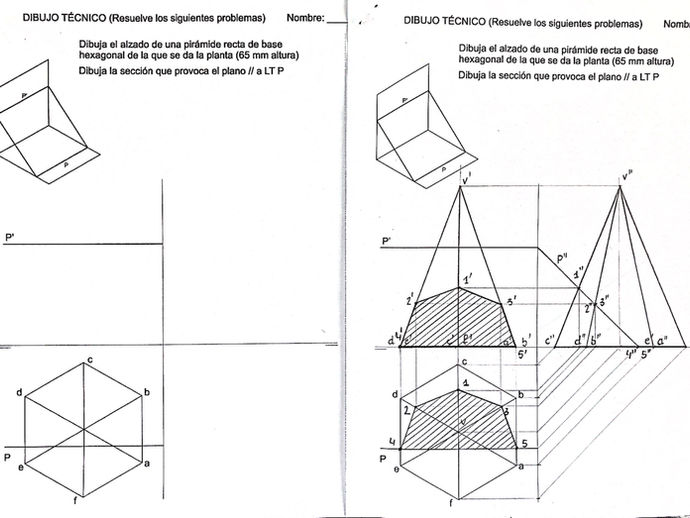

1 abr 20221 Min. de lecturaSistema diédrico. Pirámide hexagonal seccionada por un plano oblicuo (Cambio de plano)Pdf para imprimir PROBLEMA RESUELTO PASO A PASO
27 mar 20221 Min. de lecturaDIÉDRICO: Sección de un cono por un plano frontalLo primero que nos preguntan (visto en tres dimensiones) Dibujo del alzado del cono y del plano frontal Q Vamos a dibujar el plano de...
25 mar 20221 Min. de lecturaFiguras en diédrico que mas se utilizan CUBO - CILINDRO - PIRÁMIDE DE BASE CUADRADA - PRISMA BASE CUADRADA CONO RECTO - TETRAEDRO - ESFERA - OCTAEDRO
14 mar 20221 Min. de lecturaCortes III1.- Figuras más complejas (Esfera) Borrador del corte anterior (figura que incorpora la esfera) Hoja en pdf para imprimir desde casa...
13 mar 20221 Min. de lecturaCortes II1.-Representar el corte A-A a escala 1:2 y acotar Dibujamos en el alzado el corte rayando la parte que entra en contacto con el plano...

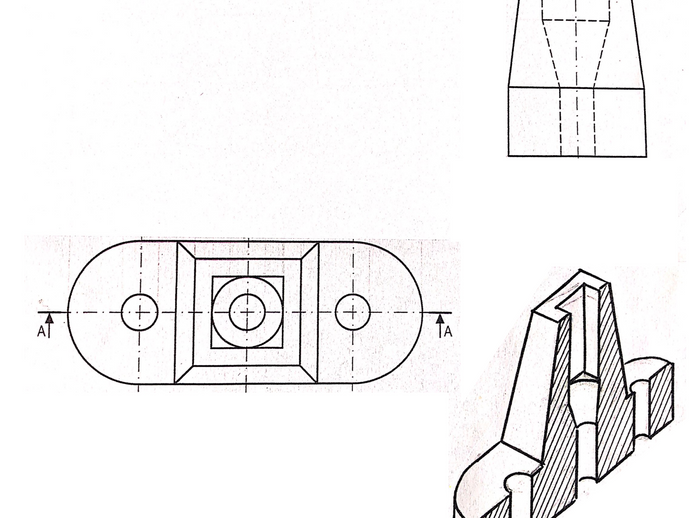

8 mar 20221 Min. de lecturaCortesSe trata de dibujar el alzado cortado por un plano frontal AA a partir de las vistas dadas: planta y perfil Hoja en pdf para imprimir...
3 mar 20221 Min. de lecturaCorte y acotar una figura. (Selectividad) PRIMER EJEMPLO RESUELTO PASO A PASO __________________________________________________________________________________ EJEMPLO DE...
3 mar 20221 Min. de lecturaDibujo Técnico II (Perspectiva isométrica)Elige uno de los dos ejercicios (cada uno tiene debajo el pdf para que podáis imprimirlo) El objetivo es, aprovechando que una gran...
3 mar 20221 Min. de lecturaModelo Selectividad. Ejercicio 4: Normalización y documentación(La sección siempre se indica con dos flechas A A. En este caso estará en el perfil...) Pdf para imprimir EJERCICIO RESUELTO. Algunas...
